طریقه نصب باتری روی یو پی اس به زبان ساده
تصور کنید برق ناگهان قطع میشود و درست همان لحظهای که به سیستمها نیاز دارید، یو پی اس هم هیچ واکنشی نشان نمیدهد؛ مشکل اغلب از جایی شروع میشود که باتری یا بهدرستی نصب نشده یا زمان نصب آن را اشتباه انتخاب کردهاید. نصب باتری روی یو پی اس مرحلهای حساس است که اگر اصولی انجام نشود، میتواند به کاهش عمر باتری، اختلال در عملکرد دستگاه یا حتی خطرات ایمنی ختم شود. این کار اغلب بعد از خرید یو پی اس، تعویض باتری فرسوده یا افزایش ظرفیت پشتیبانی انجام میشود. در ادامه این مقاله، یاد میگیرید چه زمانی باید باتری را نصب کنید و چطور بدون ریسک، یو پی اس را آماده استفاده کنید؛ پس تا انتها با ما همراه باشید.
فهرست محتوا
چه زمانی باید سراغ نصب باتری UPS برویم؟
هر زمان که یوپیاس بدون باتری است، باتری قبلیاش عمر مفیدش را از دست داده یا قصد دارید دستگاه را برای اولینبار راهاندازی کنید، وقت نصب باتری روی یو پی اس است. همچنین اگر با قطع برق، یوپیاس بلافاصله خاموش میشود، زمان پشتیبانی بهشدت کم شده یا دستگاه هشدار باتری ضعیف میدهد، اینها نشانههای واضحیاند که باتری یا نصب آن را باید جدی بگیرید.
باتری UPS را داخلی نصب کنیم یا خارجی؟
یکی از اولین تصمیمهایی که قبل از نصب باتری UPS باید بگیرید، انتخاب بین نصب داخلی یا خارجی است. این انتخاب فقط به «جا داشتن یا نداشتن» مربوط نیست؛ بلکه مستقیم روی ایمنی، مدتزمان بکاپ، نگهداری و حتی عمر باتری اثر میگذارد. اگر این بخش را درست انتخاب نکنید، حتی بهترین باتری هم نمیتواند عملکرد خوبی داشته باشد. در ادامه، هر دو روش را دقیق، کاربردی و بدون حاشیه بررسی میکنیم تا بدانید کدام گزینه برای شرایط شما منطقیتر است.

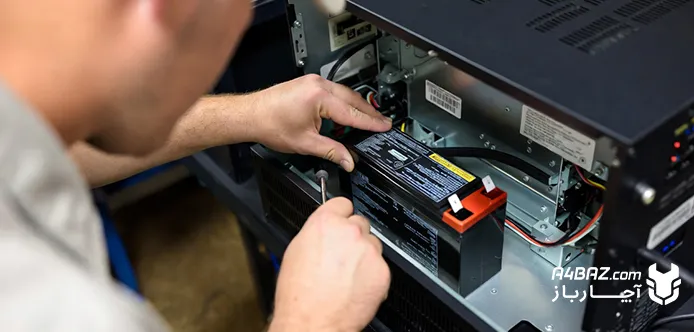

نصب باتری روی یو پی اس به روش داخلی
در روش نصب داخلی، باتریها داخل محفظه خود UPS قرار میگیرند و هیچ کابینت یا اتصال خارجی جداگانهای وجود ندارد. این طراحی بیشتر در UPSهای آماده، کوچک و یکپارچه دیده میشود. همان دستگاههایی که اغلب در ادارات، منازل یا کسبوکارهای کوچک استفاده میشوند. در این حالت، مسیر اتصال باتری از پیش طراحی شده و مشخص است. شما باتری سازگار را داخل دستگاه میگذارید، ترمینالها را وصل میکنید و کار تمام میشود. این روش فضای کمی اشغال میکند و ظاهر مرتبتری دارد. پس برای محیطهای اداری یا فضاهای کوچک امتیاز است. از طرفی این روش نصب مناسب upsهای زیر است:
- دستگاههایی که توان و ظرفیت محدودی دارند.
- برای تجهیزات سبک مثل کامپیوتر، مودم، DVR یا سرور کوچک استفاده میشوند.
- قرار نیست زمان بکاپ طولانی باشد.
- UPS شما از نوع Line Interactive یا Online با ظرفیت پایین است.
نصب باتری روی یو پی اس به روش خارجی
در نصب خارجی، باتریها داخل یک کابینت جداگانه قرار میگیرند یا از طریق کابل به UPS وصل میشوند. این روش بیشتر در UPSهای حرفهای، پرظرفیت یا صنعتی استفاده میشود؛ جایی که باتری داخلی پاسخگوی نیاز کاربر نیست. در این روش، شما میتوانید تعداد باتریها، نوع اتصال (سری یا موازی) و حتی چیدمان آنها را بر اساس نیاز واقعیتان تنظیم کنید. به همین دلیل، نصب خارجی انعطافپذیری بسیار بیشتری دارد. در این روش دسترسی آسان به باتریها، تهویه بهتر و امکان تعویض سریع باتری معیوب وجود دارد که برای محیطهای حساس بسیار مهم است. بهتر است در شرایط زیر باتری خارجی روی دستگاه ups نصب کنید:
- اگر به زمان بکاپ طولانی نیاز دارید.
- دستگاه UPS توان و ظرفیت بالایی دارد.
- تعداد باتریها از ظرفیت داخلی دستگاه بیشتر است.
- دستگاه شبانهروزی زیر بار است.
- در دیتاسنترها، مراکز درمانی، اتاق سرور و خطوط تولید که اطلاعات و قطعی برق حساس است.
مقایسه نصب داخلی و خارجی باتری UPS
برای تصمیمگیری سریعتر، تفاوت این دو روش را در جدول زیر ببینید:
| معیار مقایسه | نصب داخلی باتری UPS | نصب خارجی باتری UPS |
| محل قرارگیری باتری | داخل خود UPS | در فضای جداگانه بیرون دستگاه |
| ظرفیت قابل افزایش | محدود | بالا و قابل توسعه |
| پیچیدگی نصب | ساده | پیچیدهتر |
| فضای مورد نیاز | کم | بیشتر |
| تهویه باتریها | محدود | بهتر |
| دسترسی برای تعویض باتری | سخت | آسان |
| کاربرد رایج | خانگی، اداری کوچک | صنعتی، سرور، دیتاسنتر |
مطالب مرتبط: علائم خرابی باتری یو پی اس

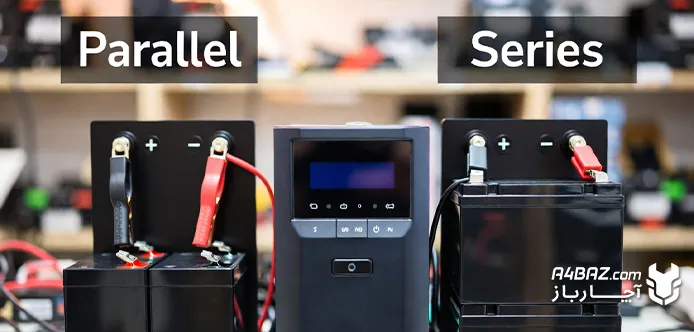

باتری UPS را سری ببندیم یا موازی؟
یکی از پرتکرارترین سؤالها هنگام نصب باتری رویUPS این است که باتریها را سری ببندیم یا موازی. جواب این سؤال یک نسخه ثابت ندارد؛ همهچیز به نیاز شما از UPS برمیگردد. بعضی سیستمها به ولتاژ بالاتر نیاز دارند و بعضی دیگر به زمان بکاپ بیشتر. اگر این انتخاب را اشتباه انجام دهید، یا UPS روشن نمیشود یا باتریها خیلی زود فرسوده میشوند. در ادامه این دو روش و موارد استفاده از آنها را میشناسیم:
نصب باتری یو پی اس به صورت سری
در اتصال سری، باتریها پشت سر هم قرار میگیرند؛ یعنی قطب مثبت یک باتری به قطب منفی باتری بعدی وصل میشود. این روش بیشتر زمانی استفاده میشود که خود UPS برای کار کردن به ولتاژ بالاتر نیاز دارد، ورودی DC با ولتاژ بالا دارند، تجهیزات حساس و صنعتی وجود دارد. در بسیاری از UPSهای آنلاین، ولتاژ ورودی باتری از قبل مشخص شده و فقط با اتصال سری میتوانید به آن برسید.
در این نوع اتصال ولتاژ باتریها با هم جمع میشود و ظرفیت (آمپر ساعت) ثابت میماند؛ یعنی شما ولتاژ بالاتر میگیرید، اما زمان بکاپ افزایش پیدا نمیکند. البته باید بدانید در اتصال سری، خرابی یا ضعف یک باتری میتواند کل مدار را دچار مشکل کند. همچنین اشتباه در اتصال قطبها ممکن است به UPS آسیب جدی بزند.
نصب باتری یو پی اس به صورت موازی
در اتصال موازی، قطبهای مثبت باتریها به هم و قطبهای منفی هم به هم وصل میشوند. این روش زمانی استفاده میشود که هدف اصلی، افزایش زمان پشتیبانی UPS باشد، نه تغییر ولتاژ. همچنین زمانی که ولتاژ ورودی UPS ثابت است، زمان بکاپ اهمیت بیشتری از ولتاژ دارد و کاربر میخواهد مدت قطعی برق را راحتتر پوشش دهد از این روش استفاده میکند.
در این اتصال ولتاژ ثابت میماند و ظرفیت (آمپر ساعت) افزایش پیدا میکند یعنی UPS مدتزمان بیشتری میتواند تجهیزات را روشن نگه دارد. البته باید بدانید در اتصال موازی، استفاده از باتریهای ناهمسان یا کابلهای غیراستاندارد باعث عدم تعادل جریان میشود. این موضوع میتواند یکی از باتریها را بیشازحد تحت فشار بگذارد و عمر کل مجموعه را کاهش دهد.
ابزار و تجهیزات مورد نیاز برای نصب باتری UPS
قبل از اینکه سراغ باز کردن UPS یا اتصال باتریها بروید، ابتدا باید همه ابزار و تجهیزات لازم را آماده کنید. در ادامه، مهمترین تجهیزاتی که برای نصب باتری UPS نیاز دارید را معرفی میکنیم:
- دستکش عایق
- عینک محافظ
- لباس کار مناسب
- پیچگوشتی چهارسو و دوسو
- آچار با سایز مناسب
- مولتیمتر
- کابلهای استاندارد با قطر مناسب
- ترمینال باتری (کانکتور حلقهای یا فیشی)
- فیوز یا قطعکننده مدار
- نوار عایق الکتریکی
- دفترچه راهنمای UPS

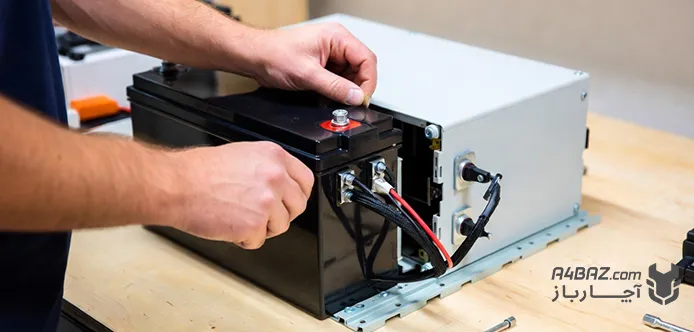

آموزش مرحله به مرحله نصب باتری روی یو پی اس
در این بخش، مراحل نصب باتری UPS را بهصورت مرحلهبهمرحله بیان میکنیم:
- قبل از هر کاری، UPS را خاموش کنید و دوشاخه آن را از برق بکشید.
- دستکش عایق، عینک محافظ و لباس کار بپوشید و محل نصب باتریها را بررسی کنید. محیط باید خشک، خنک و دارای تهویه مناسب باشد.
- قبل از نصب، باتریها را از نظر ظاهری بررسی کنید. هرگونه نشتی، بادکردگی یا خوردگی ترمینال نشانه مشکل است و نباید آن باتری را نصب کنید.
- با مولتیمتر ولتاژ هر باتری را اندازه بگیرید و مطمئن شوید شارژ اولیه دارند. اختلاف ولتاژ زیاد بین باتریها، بهویژه در اتصال سری یا موازی، میتواند باعث کاهش عمر کل مجموعه شود.
- برای روش نصب داخلی، در محفظه باتری UPS را با پیچگوشتی مناسب باز کنید. برای نصب خارجی، سراغ باتری بروید و پوشش آن را باز کنید.
- داخل محفظه را از نظر گردوغبار، زنگزدگی یا آلودگی بررسی و تمیز کنید. ترمینالهای اتصال باید سالم و تمیز باشند؛ چون اتصال ضعیف، یکی از دلایل اصلی داغشدن کابلها و افت عملکرد UPS است.
- در نصبهای بزرگ، توصیه میشود در هر مرحله بیش از ۶ باتری را به هم متصل نکنید تا ریسک برقگرفتگی کاهش پیدا کند. در نصب خارجی، ولتاژ هر طبقه از رک یا کابینت نباید از ۷۲ ولت بیشتر شود. باتریهای هر طبقه را جداگانه ببندید و سپس اتصال بین طبقات را از پایین به بالا انجام دهید.
- قبل از اتصال نهایی به UPS، قطبهای مثبت و منفی را دوباره چک کنید.
- برای افزایش ایمنی، یک فیوز یا قطعکننده مدار بین باتریها و UPS نصب کنید. این قطعه در صورت اتصال کوتاه یا اضافهبار، مدار را سریع قطع میکند و جلوی آسیب جدی را میگیرد.
- بهتر است فیوز را تا حد امکان نزدیک به باتریها نصب کنید تا واکنش آن در شرایط بحرانی سریعتر باشد.
- در نصب داخلی، باتریها را داخل محفظه UPS قرار دهید و مطمئن شوید در جای خود ثابت هستند. باتریها را تحت فشار قرار ندهید و فضای اطراف آنها را خالی بگذارید.
- در نصب خارجی، باتریها را داخل کابینت بچینید و کابلها را مرتب کنید. در هر دو روش، وجود فضای کافی برای گردش هوا و تهویه مناسب، نقش مهمی در افزایش عمر باتریها دارد.
- بعد از اتمام اتصالات، همه ترمینالها را یکبار دیگر بررسی کنید. اتصالات باید محکم، تمیز و بدون لقی باشند. سپس با مولتیمتر، ولتاژ کل مجموعه باتریها را اندازه بگیرید.
- در اتصال سری، ولتاژ نهایی باید برابر مجموع ولتاژ باتریها باشد و در اتصال موازی، ولتاژ باید برابر ولتاژ یک باتری بماند.
- اگر همهچیز درست بود، کابلها را به UPS وصل کنید، دستگاه را روشن کرده و وضعیت نمایشگر یا چراغها را بررسی کنید.
- پس از اطمینان از عملکرد صحیح UPS، در محفظه باتری یا کابینت خارجی را ببندید و پیچها را محکم کنید. ابزارها را جمع کنید و محل نصب را تمیز نگه دارید.
- در نهایت، تاریخ نصب، تعداد باتریها و مشخصات آنها را در دفترچه نگهداری UPS یادداشت کنید. این اطلاعات در سرویسهای دورهای و عیبیابیهای بعدی، بسیار به شما کمک میکند.
آنچه درباره نصب باتری UPS گفتیم
نصب باتری روی یو پی اس اگر با رعایت اصول انجام شود، کار سختی نیست؛ اما بیدقتی در انتخاب روش نصب، اتصال باتریها یا رعایت نکردن نکات ایمنی میتواند به باتری، خود UPS و حتی تجهیزات متصل آسیب بزند. در این مقاله با روشهای نصب داخلی و خارجی، سری یا موازی بستن باتریها، ابزارهای استاندارد و مراحل نصب باتری به زبان ساده آشنا شدیم. اگر UPS ساده و کمظرفیت است، با رعایت مراحل گامبهگام و چکلیستهای ارائهشده میتوانید نصب باتری را انجام دهید. اما در UPSهای صنعتی، ولتاژ بالا یا محیطهای حساس، پیشنهاد میکنیم از کارشناس کمک بگیرید.
