علت نویز دوربین مدار بسته و نحوه رفع آنها
یکی از رایجترین چالشهایی که کاربران سیستمهای نظارتی با آن مواجه میشوند، نویز دوربین مدار بسته است. نویز نهتنها وضوح تصویر را از بین میبرد، بلکه میتواند باعث از دست رفتن جزئیات مهم در زمان وقوع حوادث شود. اغلب علت نویز به عواملی خارج از خود دوربین مربوط میشود؛ مشکلات کابلکشی ضعیف یا فرسوده، تداخلات الکتریکی ناشی از منابع تغذیه نامناسب یا حتی شرایط نور کم محیط میتوانند باعث ایجاد این اختلالات بصری شوند. در این مقاله از آچارباز، بهطور کامل دلایل ایجاد نویز را بررسی میکنیم و راهکارهای عملی برای رفع هریک را به شما آموزش میدهیم تا بتوانید همواره تصاویری شفاف و قابل اعتماد داشته باشید؛ پس تا انتها با ما همراه باشید.
فهرست محتوا
نویز دوربین مدار بسته چیست و چه نشانههایی دارد؟
نویز به هرگونه اختلال بصری یا سیگنالی ناخواسته گفته میشود که به کیفیت تصویر دوربین مداربسته آسیب میزند و اطلاعات غیرضروری را به سیگنال اصلی اضافه میکند. در واقع، نویز دوربین مدار بسته همان چیزی است که باعث میشود تصویر شما دانهدانه به نظر برسد. نشانههای رایج نویز در تصویر دوربین مدار بسته را در جدول زیر آوردهایم:
| نشانه نویز | توضیح |
| نقاط یا دانههای برفکی | نقاط ریز و متحرک در سرتاسر تصویر (شبیه برفک تلویزیونهای قدیمی)، بهخصوص در شرایط کمنور. |
| خطوط افقی یا عمودی | خطوط موجدار، موازی یا متقاطع که اغلب بهدلیل اختلالات الکتریکی یا زمین مشترک ایجاد میشوند. |
| تصویر شبحوار یا دوتایی | سایههایی از تصویر اصلی که اغلب بهعلت بازتاب سیگنال (عدم تطبیق امپدانس) یا مشکلات منبع تغذیه به وجود میآیند. |
| موجدار شدن یا الگوهای Moiré | الگوهای تکراری و موجی شکل که اغلب در اثر تداخل سیگنالهای الکتریکی یا الکترومغناطیسی دیده میشود. |
| لکه های رنگی تصادفی | تغییرات رنگی ناخواسته در بخشهایی از تصویر، بدون ارتباط با نور محیط. |
علت نویز دوربین مدار بسته
دلایل ایجاد نویز بهعنوان یکی از مشکلات رایج دوربین مدار بسته بسیار متنوع است. در ادامه، شایعترین این دلایل و راهکارهای مقابله با آنها را بررسی میکنیم:

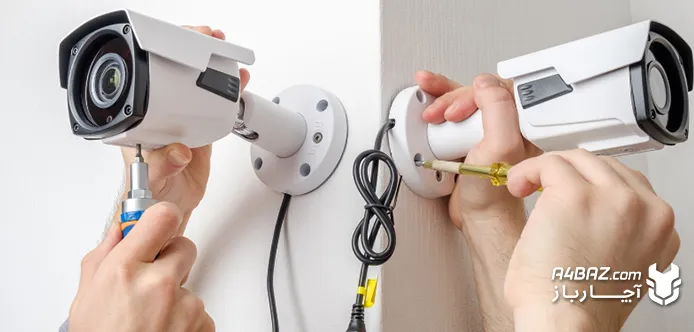

مشکلات کابلکشی و اتصالات
کابلهای آسیبدیده، فرسوده یا اتصال ضعیف در کانکتورها (مانند BNC) یکی از اصلیترین منابع نویز دوربین مدار بسته هستند. کابلهای بیکیفیت یا کابلهایی که دارای شیلد (پوشش محافظ) کافی نیستند، بهراحتی تحت تأثیر تداخلات الکترومغناطیسی محیط قرار میگیرند. راهکارهای این مشکل عبارتند از:
- بررسی و تعویض کابل: کابلهای فرسوده را با کابلهای کواکسیال مرغوب (مانند RG59 با هسته مسی و شیلد مناسب) یا کابلهای شبکه (برای دوربینهای IP) تعویض کنید.
- استفاده از کانکتورهای با کیفیت: از کانکتورهای فشاری یا پیچی استاندارد بهجای کانکتورهای لحیمی نامطمئن استفاده کنید.
- استفاده از بالون (Video Balun): برای تبدیل سیگنال ویدئویی کواکسیال به زوج سیم به هم تابیده (UTP) و انتقال تصویر در فواصل طولانیتر و کاهش نویز از ویدیو بالون استفاده کنید.
تداخل الکتریکی و مشکلات منبع تغذیه
نوسانات برق، استفاده از آداپتورهای بیکیفیت، افت ولتاژ یا وجود یک زمین مشترک (Ground Loop) میتواند باعث ایجاد خطوط افقی یا موجدار در تصویر شود. وقتی دوربین و دستگاه ضبطکننده (DVR/NVR) به منابع تغذیهی متفاوتی متصل باشند که در سطح ولتاژ یکسانی نیستند، پدیده Ground Loop رخ میدهد. برای حل این مشکل باید اقدامات زیر را انجام دهید:
- منبع تغذیه استاندارد: از یک منبع تغذیه مرکزی (Power Box) با کیفیت و محافظتشده در برابر نوسانات استفاده کنید که ولتاژ و جریان مناسب دوربینها را تأمین کند.
- فیلتر نویز: در صورت وجود Ground Loop، از ایزولاتورهای حلقه زمین (Ground Loop Isolator) استفاده کنید که در مسیر کابل ویدئو نصب میشوند.
- UPS: برای جلوگیری از آسیب ناشی از نوسانات شدید برق، حتماً از UPS (منبع تغذیه بدون وقفه) استفاده کنید.

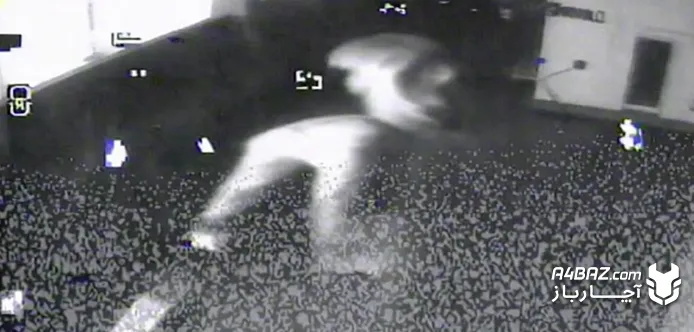

تداخلات الکترومغناطیسی (EMI/RFI)
تداخلات الکترومغناطیسی (EMI) و تداخلات فرکانس رادیویی (RFI) ناشی از دستگاههایی مانند موتورهای بزرگ، ترانسفورماتورها، تجهیزات مخابراتی، دکلهای وایفای یا حتی لامپهای فلورسنت، میتوانند سیگنال ویدئویی را تحت تأثیر قرار دهند. راهکار رفع این مشکل به شرح زیر است:
- مسیریابی کابل: کابلهای ویدئویی را دور از کابلهای برق فشار قوی، موتورها و منابع EMI/RFI عبور دهید.
- کابل شیلددار: از کابلهایی با شیلد (Shield) قوی و چندلایه استفاده کنید که مقاومت بیشتری در برابر تداخلات دارند.
- فاصلهگذاری: در صورت اجبار به عبور کابلها از نزدیکی منابع تداخل، از داکتهای فلزی استفاده کنید تا کابلها محافظت شوند.
کمبود نور یا نوردهی نامناسب
در شرایط کمنور، سنسور دوربین مجبور است برای ایجاد یک تصویر قابل مشاهده، حساسیت (Gain) خود را افزایش دهد. این افزایش حساسیت، همراه با تقویت سیگنال ویدئویی، باعث میشود تا نویز الکترونیکی داخلی دوربین نیز به شدت تقویت و تصویر دانهدانه و برفکی شود. برای حل این مشکل باید اقدامات زیر را انجام دهید:
- بهبود نور محیطی: با افزودن منابع نوری مناسب در محیط تحت نظارت، نیاز دوربین به تقویت سیگنال را کاهش دهید.
- استفاده از دوربینهای با کیفیت (Low-Light Performance): از دوربینهایی با فناوریهای پیشرفته مانند Starlight یا Darkfighter استفاده کنید که در نور کم، عملکرد فوقالعادهای دارند.
- تنظیمات DNR: ویژگی DNR (Digital Noise Reduction) دوربین را فعال و تنظیم کنید. این ویژگی، نویز دیجیتال را بهصورت نرمافزاری کاهش میدهد.
گرم شدن بیش از حد (Overheating)
گرمای بیش از حد، چه بهدلیل دمای بالای محیط و چه بهدلیل نقص داخلی در قطعات دوربین، میتواند عملکرد سنسور و مدارهای الکترونیکی را مختل و نویز حرارتی (Thermal Noise) تولید کند. راهحل این مشکل عبارت است از:
- دوربین را در محلی نصب کنید که تهویه مناسب داشته و از تابش مستقیم خورشید یا منابع حرارتی دور باشد.
- در صورت ادامه یافتن مشکل، ممکن است دوربین یا منبع تغذیه نیاز به بررسی سختافزاری و به احتمال زیاد تعویض داشته باشند.
آیا نویز نشاندهنده خراب بودن دوربین است؟
در بسیاری از موارد، نویز نشانهای از خراب بودن دوربین نیست، بلکه نشاندهندهی یک مشکل خارجی در سیستم نظارتی است. همانطور که در بخشهای قبل توضیح دادیم، شایعترین علت نویز دوربین مدار بسته عبارتاند از:
- کابلکشی ضعیف
- تداخلات الکتریکی/الکترومغناطیسی
- ایراد داشتن منبع تغذیه (آداپتور یا پاور باکس)
تنها در صورتی میتوان نویز را به خرابی دوربین نسبت داد که:
- با وجود بررسی و اطمینان از سلامت کابلکشی و منبع تغذیه، نویز همچنان وجود داشته باشد.
- نویز بهصورت ناگهانی و شدید ظاهر شود که ممکن است نشاندهنده آسیب دیدن سنسور (CCD/CMOS) یا پردازنده تصویر (ISP) داخلی دوربین بر اثر نوسانات برق یا حرارت باشد.
در نتیجه، همیشه ابتدا عوامل خارجی (کابل، پاور، محیط) را بررسی کنید و سپس به سراغ احتمال خرابی خود دوربین بروید.
چگونه از ایجاد نویز جلوگیری کنیم؟
پیشگیری همیشه بهتر از درمان است. با رعایت اصول زیر میتوانید احتمال ایجاد نویز را به حداقل برسانید:
- انتخاب تجهیزات با کیفیت: از همان ابتدا دوربینها، کابلها و منابع تغذیه استاندارد و معتبر تهیه کنید. برای دوربینهای آنالوگ از کابل کواکسیال شیلددار و برای دوربینهای IP از کابل شبکه CAT6 استاندارد استفاده کنید.
- نصب حرفهای و استاندارد: مطمئن شوید که کابلکشی توسط نصاب ماهر انجام شده است و اتصالات بهدرستی عایقبندی و محکم شدهاند.
- جداسازی کابلها: کابلهای ویدئو یا دیتا را از کابلهای برق فشار قوی یا سیمکشی AC جدا و درصورت نیاز از کانالهای مجزا استفاده کنید.
- استفاده از DNR: مطمئن شوید که قابلیت کاهش نویز دیجیتال (DNR) در تنظیمات دوربین شما فعال است. اکثر دوربینهای مدرن دارای 2D-DNR (کاهش نویز فضایی) و 3D-DNR (کاهش نویز زمانی و فضایی) هستند.
- تأمین ولتاژ صحیح: مطمئن شوید که هر دوربین، ولتاژ (اغلب ۱۲ ولت DC) و جریان (آمپر) مورد نیاز خود را بهطور کامل از منبع تغذیه دریافت میکند. افت ولتاژ در انتهای مسیر کابل، یکی از دلایل رایج نویز است.
سوالات متداول کاربران درباره نویز دوربین مداربسته
چرا نویز در شب بیشتر میشود؟
در شب سنسور برای جبران کمبود نور گین را بالا میبرد و همین باعث افزایش نویز و دانهدانه شدن تصویر میشود.
تفاوت نویز دیجیتال و نویز الکتریکی در دوربین چیست؟
نویز دیجیتال از سنسور و کمبود نور ایجاد میشود، اما نویز الکتریکی ناشی از مشکلات برق، آداپتور، کابل یا تداخل الکترومغناطیسی است.
DNR (کاهش نویز دیجیتال) چقدر روی تصویر اثر دارد؟
DNR نویز تصویر را کم میکند و تصویر را صافتر نشان میدهد؛ اما اگر زیاد باشد ممکن است جزئیات تصویر کمی کم شود.
چرا وقتی چراغهای IR روشن میشود تصویر برفی یا مهآلود میشود؟
بهدلیل انعکاس نور IR از سطح لنز، شیشه محافظ، رطوبت یا حشرات، تصویر over-glow یا مهآلود دیده میشود.
نویز در کابل کواکسیال بیشتر است یا دوربینهای IP هم نویز میدهند؟
کابل کواکسیال بیشتر مستعد نویز الکتریکی است، اما دوربینهای IP هم در صورت اختلال شبکه یا منبع تغذیه ضعیف ممکن است نویز یا پیکسلپیکسل شدن تصویر داشته باشند.
استفاده از BLC / HLC / WDR روی نویز تأثیر دارد؟
بله، این تنظیمات برای اصلاح نور تصویر کار میکنند و اگر بیش از حد فعال شوند، میتوانند نویز دیجیتال را تشدید یا تصویر را grainy کنند.
آنچه درباره نویز دوربین مدار بسته آموختیم
نویز دوربین مدار بسته مشکلی رایج، اما قابل رفع است که عمدتاً بهدلیل مشکلات خارج از خود دستگاه دوربین ایجاد میشود. همانطور که بررسی کردیم، علت نویز اغلب بهخاطر کیفیت پایین کابلکشی، تداخلات الکتریکی و Ground Loop و نور کم محیط است. برای رفع این مشکل، تمرکز شما باید بر استفاده از تجهیزات باکیفیت، نصب استاندارد، جداسازی مسیر کابلهای برق و ویدئو و در صورت لزوم، استفاده از ابزارهایی مانند ایزولاتورهای حلقه زمین و فیلترهای نویز باشد. با شناسایی صحیح منبع نویز و بهکارگیری راهکارهای ارائهشده، میتوانید وضوح و کارایی سیستم نظارتی خود را بهطور چشمگیری بهبود بخشید.
