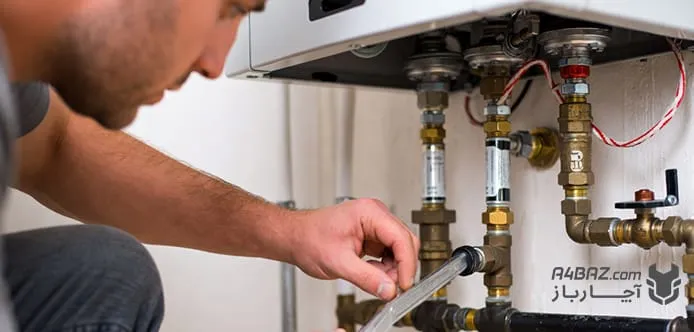

آموزش لوله‌کشی پکیج (نصب و اجرای صحیح)

اگر قصد نصب پکیج خانه یا محل کار خود را دارید، اولین و مهم‌ترین قدم، لوله‌کشی صحیح آن است. لوله‌کشی صحیح و اصولی نه‌تنها از نشتی و هدررفت انرژی جلوگیری می‌کند، بلکه عمر مفید پکیج و کارایی سیستم گرمایش را افزایش می‌دهد. در این مقاله آچارباز، به شما به‌صورت مرحله‌به‌مرحله نشان می‌دهیم که چگونه مسیر لوله‌ها را طراحی کنید، اتصالات را نصب و سیستم را تست و هواگیری کنید تا یک لوله‌کشی ایمن و حرفه‌ای داشته باشید. با دنبال کردن آموزش لوله کشی پکیج، حتی اگر تجربه کمی در این زمینه داشته باشید، می‌توانید پروژه لوله‌کشی پکیج خود را با اطمینان و بدون اشتباه انجام دهید؛ اما اگر در این زمینه مهارت کافی را ندارید پیشنهاد می‌کنیم از یک تعمیرکار کمک بگیرید.

اجزای اصلی در لوله‌کشی پکیج

قبل از اینکه به آموزش لوله کشی پکیج بپردازیم، ابتدا اجزای اصلی سیستم لوله‌کشی را معرفی می‌کنیم. این اجزا نقش مهمی در عملکرد صحیح دستگاه دارند و قبل از لوله‌کشی پکیج باید با آنها آشنا شوید.

نحوه اجرای لوله‌کشی پکیج به صورت مرحله‌به‌مرحله

در این بخش از آموزش لوله کشی پکیج، مراحل اجرای آن را از طراحی مسیر لوله‌ها تا تست نهایی سیستم بررسی می‌کنیم. با رعایت این مراحل، می‌توانید لوله‌کشی را به‌صورت اصولی، ایمن و با حداقل خطا انجام دهید.

۱. بررسی موقعیت نصب و طراحی نقشه لوله‌کشی

اولین گام برای اجرای صحیح لوله‌کشی پکیج، انتخاب محل مناسب برای نصب دستگاه و طراحی مسیر لوله‌ها است. این مرحله از آموزش لوله کشی پکیج را جدی بگیرید؛ زیرا موقعیت پکیج و مسیر لوله‌ها بر عملکرد سیستم و راحتی دسترسی برای تعمیرات بعدی تأثیر می‌گذارد.

• دستگاه را باید در محل خشک و دارای تهویه مناسب نصب کنید.
• دسترسی به اطراف لوله‌ها و پکیج برای سرویس و تعمیرات باید به‌سادگی امکان‌پذیر باشد.
• فاصله مناسب از دیوارها و لوازم دیگر را رعایت کنید.
• مسیر لوله‌های رفت و برگشت شوفاژ، آب سرد و گرم مصرفی را مشخص کنید.
• طول مسیرها را بهینه کنید تا فشار و دمای آب کاهش نیابد.
• محل شیرهای ایمنی، پمپ و اتصالات را روی نقشه علامت بزنید.
• برای جریان صحیح آب و جلوگیری از جمع شدن هوا، لوله‌ها باید دارای شیب مناسب باشند.

۲. علامت‌گذاری محل لوله‌ها و سوراخ‌کاری دیوار

پس از طراحی نقشه مسیر لوله‌ها، باید روی دیوارها محل دقیق عبور لوله‌ها و اتصالات را مشخص کنید. این مرحله باعث می‌شود که نصب دقیق و مرتب لوله‌ها راحت‌تر انجام و از مشکلات بعدی جلوگیری شود.

• با مداد یا ماژیک محل عبور هر لوله را روی دیوار مشخص کنید.
• محل اتصالات، شیرها و زانوها را نیز علامت‌گذاری کنید.
• مطمئن شوید لوله‌ها مسیر مناسب دارند و از موانع مثل پریزها، لوله‌های دیگر یا کابل‌های برق عبور نمی‌کنند.
• با دریل و مته مناسب، محل عبور لوله‌ها را سوراخ کنید.
• قطر سوراخ‌ها باید کمی بزرگ‌تر از قطر لوله باشد تا لوله‌ها به راحتی عبور کنند و فشار به دیوار وارد نشود.
• گردوخاک ایجادشده را تمیز کنید تا هنگام نصب لوله‌ها، مشکلی پیش نیاید.

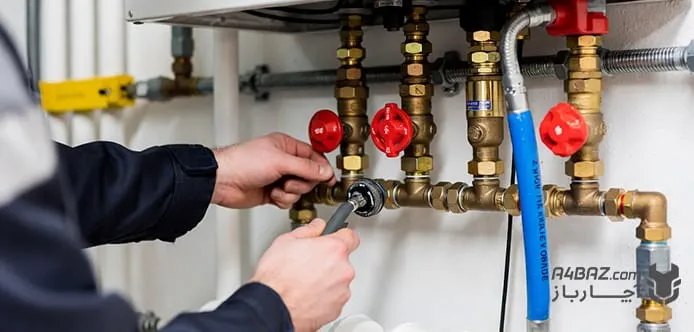

۳. اجرای لوله‌کشی آب سرد و گرم مصرفی

پس از آماده شدن مسیرها، نوبت به نصب لوله‌های آب سرد و گرم مصرفی می‌رسد. این مرحله از آموزش لوله کشی پکیج اهمیت زیادی دارد، زیرا کیفیت و درستی نصب این لوله‌ها مستقیم بر عملکرد پکیج و مصرف آب تأثیر می‌گذارد. برای آشنایی بیشتر، مقاله انواع روش‌های لوله‌کشی پکیج را از دست ندهید. مهم‌ترین نکات در اجرای لوله‌کشی آب سرد و گرم مصرفی عبارتند از:

• لوله‌های PEX یا پلی‌اتیلن مناسب آب گرم و سرد هستند.
• لوله‌های چندلایه (PEX-AL-PEX) برای فشار و دمای بالا گزینه بهتری هستند.
• آن‌ها را مطابق نقشه برش دهید.
• لبه‌ها را صاف و بدون زائده کنید تا وصل کردن به اتصالات راحت باشد.
• قبل از نصب، اتصالات و شیرهای قطع‌کن را آماده کنید.
• لوله‌ها را به اتصالات وصل کنید و مطمئن شوید که محکم و بدون نشتی هستند.
• حالا آن‌ها را طبق نقشه روی دیوار یا کف نصب کنید.
• از بست‌ها برای ثابت نگه داشتن لوله‌ها استفاده کنید.
• لوله‌ها نباید پیچ‌خوردگی یا فشار اضافی داشته باشند؛
• قبل از وصل کردن لوله‌ها به پکیج، آن‌ها را با فشار آب کم تست کنید تا از نشت ندادن‌شان مطمئن شوید.

۴. اجرای لوله‌کشی رفت و برگشت شوفاژ

لوله‌کشی رفت و برگشت شوفاژ بخش حیاتی سیستم گرمایشی است؛ زیرا آب گرم تولیدشده توسط پکیج باید به رادیاتورها برسد و آب سرد بازگردد. اجرای صحیح این مسیر، از هدررفت انرژی و ایجاد مشکلات در گردش آب جلوگیری می‌کند. برای اجرای صحیح لوله‌کشی رفت و برگشت شوفاژ به نکات زیر دقت کنید:

• لوله‌های PEX یا چندلایه برای شوفاژ مناسب هستند.
• قطر لوله‌ها باید با ظرفیت پکیج و طول مسیر متناسب باشد.
• طول لوله‌ها را مطابق نقشه برش دهید.
• لبه‌هایشان را صاف و بدون زائده کنید.
• شیر رفت و برگشت برای هر رادیاتور را نصب کنید.
• اتصالات زاویه‌دار و سه‌راهی‌ها را طبق نقشه جایگذاری کنید.
• لوله‌ها را روی دیوار یا کف نصب و با بست‌ها ثابت کنید.
• مسیر باید دارای شیب مناسب باشد تا هوا در سیستم جمع نشود.
• قبل از اتصال به پکیج، مسیر رفت و برگشت را با فشار کم تست کنید تا از نشت ندادن آن مطمئن شوید.

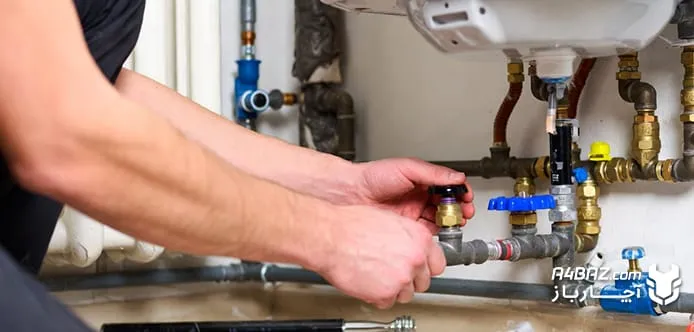

۵. اتصال لوله‌ها به پکیج

پس از آماده شدن مسیر لوله‌ها و نصب اتصالات، نوبت به اتصال لوله‌ها به پکیج می‌رسد. این مرحله از آموزش لوله کشی پکیج نیز بسیار مهم است؛ زیرا هر اتصال نادرست می‌تواند منجر به نشتی، کاهش فشار و عملکرد ضعیف سیستم شود.

• لوله‌ها را از نظر طول و صاف بودن بررسی کنید.
• اتصالات مخصوص پکیج را آماده و بررسی کنید که سالم و بدون آسیب باشند.
• لوله آب سرد را به ورودی مخصوص آب سرد پکیج و لوله آب گرم را به خروجی مربوطه متصل کنید.
• اتصالات را محکم و بدون فشار اضافی ببندید.
• لوله رفت شوفاژ را به ورودی گرمایش و لوله برگشت را به خروجی پکیج متصل کنید.
• مطمئن شوید که مسیر درست را اجرا کردید و هیچ اشتباهی در اتصال رخ نداده است.
• پس از اتصال، بررسی کنید که همه لوله‌ها محکم و ثابت هستند و هیچ فشار اضافی به اتصالات وارد نمی‌شود.

۶. تست فشار و نشتی‌یابی سیستم لوله‌کشی

ششمین مرحله از آموزش لوله کشی پکیج مربوط به تست فشار و پیدا کردن نشتی‌های احتمالی است. پس از اتصال کامل لوله‌ها به پکیج، تست فشار و نشتی‌یابی مهم‌ترین مرحله قبل از راه‌اندازی کامل سیستم است. این کار از بروز نشتی و آسیب به پکیج و لوله‌ها جلوگیری می‌کند. برای اینکار کافیست اقدامات زیر را انجام دهید:

• مطمئن شوید همه شیرهای رفت و برگشت و شیرهای قطع کن بسته هستند.
• سیستم را با آب سرد پر کنید و هواگیری اولیه از شیرهای هواگیری پایین انجام دهید.
• فشار پکیج را مطابق دستورالعمل پکیج بین 1 تا 1.5 تنظیم کنید.
• با فشار کم، لوله‌ها و اتصالات را بررسی کنید تا هرگونه نشتی مشخص شود.
• در صورت مشاهده هرگونه نشت، محل را مشخص و اتصال یا واشر آن را اصلاح کنید.
• سیستم را با فشار کاری معمولی آزمایش کنید تا مطمئن شوید هیچ نشتی وجود ندارد و همه اتصالات محکم هستند.

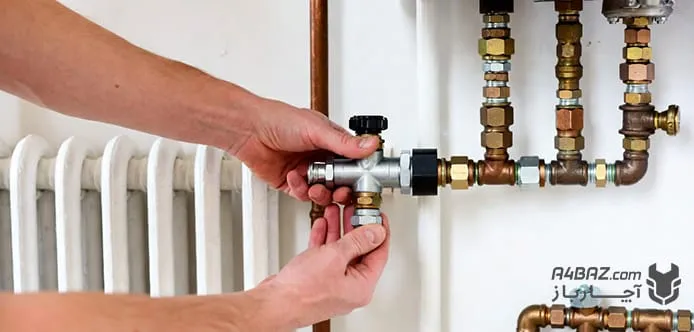

۷. نصب اتصالات پایانی و هواگیری

پس از تست فشار و اطمینان از عدم نشتی، مرحله آخر آموزش لوله کشی پکیج، نصب اتصالات پایانی و هواگیری سیستم است. این مرحله باعث می‌شود جریان آب و گرمایش رادیاتورها بدون مشکل و بهینه باشد. در این مرحله گام‌های زیر را بردارید:

• شیرهای رادیاتورها و شیرهای قطع کن را نصب و محکم کنید.
• هرگونه زانو یا سه‌راهی باقی‌مانده را متصل کنید.
• هواگیری از رادیاتورها و نقاط بالایی سیستم انجام شود تا هوا در مسیر لوله‌ها باقی نماند.
• در سیستم‌های دارای پمپ، هواگیری باعث عملکرد صحیح پمپ و جریان یکنواخت آب می‌شود.
• دوباره فشار سیستم را بررسی کنید و در صورت نیاز مقداری آب به سیستم اضافه کنید.
• اطمینان حاصل کنید که هیچ صدای غیرعادی و هیچ نشتی وجود ندارد.

نکات مهم در انتخاب لوله برای پکیج

در این بخش از آموزش لوله کشی پکیج به نکات انتخاب لوله پکیج می‌رسیم. انتخاب لوله مناسب، هم عمر دستگاه و هم عملکرد سیستم را تضمین می‌کند.

• انتخاب نوع لوله: لوله‌های PEX، پلی‌اتیلن یا چندلایه (PEX-AL-PEX) برای آب سرد و گرم مناسب هستند.
• در نظر گرفتن قطر لوله: باید با ظرفیت پکیج و طول مسیر سازگار باشد تا فشار و دما کاهش نیابد.
• توجه به کیفیت مواد: لوله‌ها باید در برابر فشار و دمای بالا مقاوم و استانداردهای لازم را داشته باشند.
• انعطاف‌پذیری لوله‌ها: لوله‌های منعطف نصب آسان‌تری دارند و مسیرهای پیچیده‌تر را پوشش می‌دهند.
• مقاومت در برابر خوردگی و رسوب لوله‌ها: برای افزایش طول عمر سیستم و جلوگیری از کاهش جریان آب ایده‌ال هستند.

نکات فنی و ایمنی در لوله‌کشی پکیج

رعایت نکات فنی و ایمنی، خطرات ناشی از نشتی، فشار بالا و عملکرد نامناسب سیستم را کاهش می‌دهد. مهم‌ترین نکات فنی در لوله‌کشی پکیج عبارتند از:

• همیشه از لوله‌ها و اتصالات با کیفیت و استاندارد استفاده کنید.
• فشار و دمای سیستم را مطابق دستورالعمل پکیج تنظیم کنید.
• قبل از نصب، مسیر لوله‌ها و محل عبور آن‌ها را از نظر ایمنی بررسی کنید.
• از ابزار مناسب برای برش و نصب لوله‌ها بهره بگیرید تا آسیبی به لوله و اتصالات وارد نشود.
• از نصب کردن پکیج و لوله‌ها در محل‌های مرطوب و بدون تهویه خودداری کنید.
• هنگام کار با پکیج و سیستم گرمایش، نکات ایمنی برق و گاز را رعایت کنید.

خطاهای رایج در لوله‌کشی پکیج

شناخت خطاهای رایج در لوله‌کشی پکیج به شما کمک می‌کند تا از بروز مشکلات در عملکرد آن جلوگیری کنید. این خطاهای رایج عبارت‌اند از:

• اتصال اشتباه لوله‌ها: اولین اشتباه رایج وصل کردن لوله رفت و برگشت یا آب سرد و گرم به ورودی/خروجی اشتباه است.
• رعایت نکردن شیب لوله‌ها: این اشتباه باعث جمع شدن هوا و کاهش جریان آب می‌شود.
• استفاده از لوله یا اتصالات بی‌کیفیت: در اثر این خطا خطر نشتی افزایش و عمر سیستم کم می‌شود.
• تست نکردن فشار و نشتی‌یابی قبل از راه‌اندازی: این اشتباه منجر به آسیب به پکیج و دیوارها می‌شود.
• نصب کردن پکیج در محل نامناسب: باعث مشکلات تهویه، سروصدای سیستم و دسترسی سخت برای تعمیرات می‌شود.
• هواگیری نکردن رادیاتورها: باعث کاهش راندمان گرمایشی و ایجاد صدا در سیستم می‌شود.

سوالات متداول کاربران درباره لوله کشی پکیج

آنچه درباره لوله کشی پکیج آموختیم

در این مقاله، با آموزش لوله کشی پکیج به‌صورت مرحله‌به‌مرحله آشنا شدیم. ابتدا اجزای اصلی سیستم را معرفی کردیم، سپس نحوه طراحی و علامت‌گذاری مسیر لوله‌ها را آموزش دادیم و سپس به اجرای لوله‌کشی آب سرد و گرم، رفت و برگشت شوفاژ و اتصال لوله‌ها به پکیج پرداختیم. پس از آن، نحوه تست فشار و نشتی‌یابی، نصب اتصالات پایانی و هواگیری سیستم را بیان کردیم. همچنین نکات مهم در انتخاب لوله، نکات فنی و ایمنی و خطاهای رایج در لوله‌کشی را مرور کردیم. با رعایت این مراحل و نکات، می‌توانید یک سیستم گرمایشی ایمن، کارآمد و بدون مشکل داشته باشید و از عملکرد طولانی‌مدت پکیج خود مطمئن شوید. می‌توانید سوالات خودتان درباره لوله کشی پکیج را در بخش دیدگاه‌ها مطرح کنید تا کارشناسان ما به آنها پاسخ دهند.
